- Om de data van onze tekening door te sturen, dachten we aan het gebruik van zenders en ontvangers waarvan de werking berust op infrarood.
- Gegevens: L53P3C : fototransistor, 940nm, 30° ontvanghoek (DATASHEET)
- De zenders hebben een korte en lange pin, de korte pin is de kathode (moet de laagste spanning hebben). Aan een van de 2 pinnen moet je een weerstand zetten om de stroom door de zender te beperken.

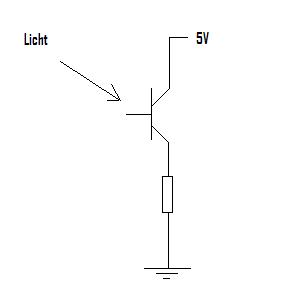

- De ontvanger moet tevens met een weerstand verbonden worden om de stroom te beperken en een aftakking te voorzien om de ledjes te laten branden. (zie foto Schakeling Infrarood)
- Ons gedacht was zo om op het stilstaand deel een plaats te creëren rond de as waarin we in een cirkel een aantal zender leggen. De ontvanger draait mee met de printplaat en wordt zo geplaatst dat hij constant data ontvangt. Elke zender laten we immers steeds hetzelfde zenden.
